エスティマ50系4灯ブレーキランプキット
 |
 |
|
| 1）GARAX50エスティマブレーキ4灯キットを取り付けます。 |

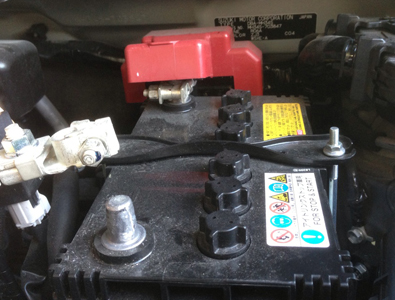

2）バッテリーのマイナス端子を取り外します。 |
 |
 |
|

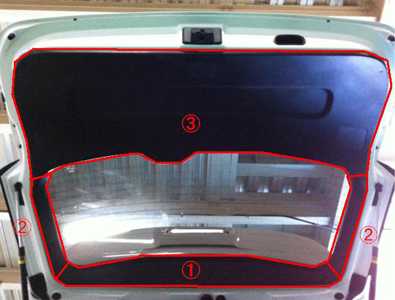

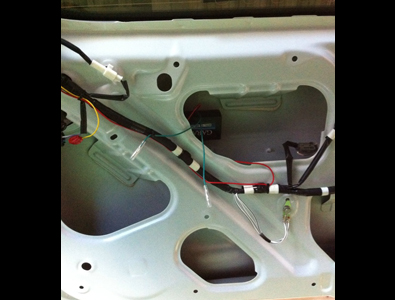

| 3）バックドアの内張りを内張り剥し等で取り外します。 内張りはツメで付いているだけですので、写真の番号の順に取り外します。 |
4）本体を取り付ける位置を脱脂洗浄して付属の両面テープで取り付けます。 |
 |
 |
|

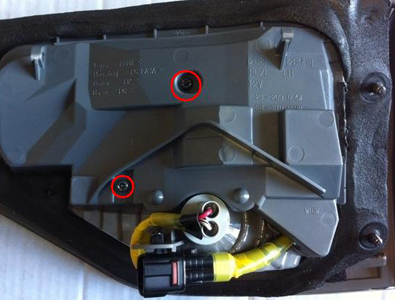

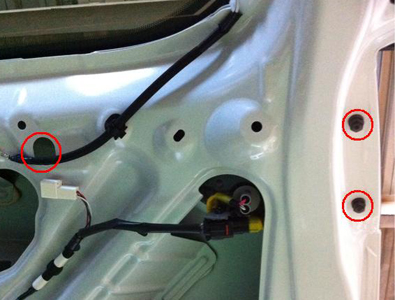

| 5）テールランプを取り外すため、コネクタを取り外し○印のナット3箇所を取り外します。 | 6）テールランプ裏の○印のトルクス2箇所を取り外し、周りのスポンジをゆっくり剥しカバーを取り外します。 |
 |
 |
|

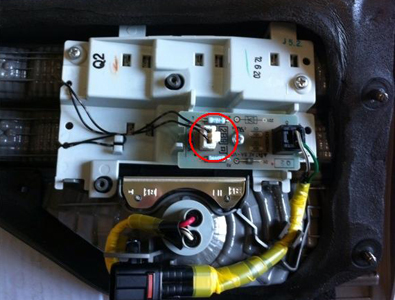

| 7）カバーを取り外すと○印のコネクタが見えてきますので、商品コネクタを取り付けます。 ※前期･後期によってコネクタのピンが異なります。 |

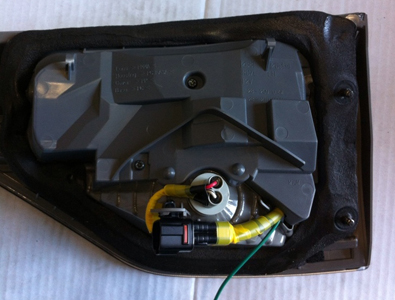

8）取り外した逆の手順でカバーを取り付け、テールランプを元に戻します。 ※反対側も同じように取り付けて下さい。 |
 |
 |
|

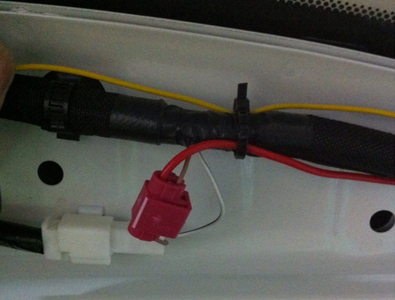

| 9）ハイマウントストップランプの配線のプラス線に商品の赤色配線をエレクトロタップで接続します。 ※年式･クレーﾄﾞ等で配線が異なる場合がありますので、必ず検電テスター等で確認して下さい。 |

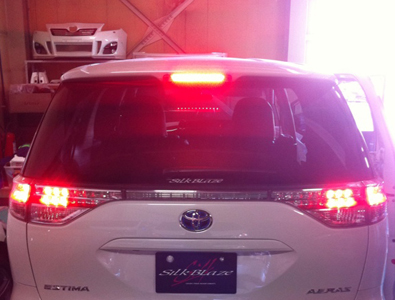

10）本体から出ている配線と各配線のギボシを接続し、点灯確認を行います。 点灯に問題がなければ、バックドアの内張り等を元に戻します。 |
