ギャラクス ソバンパーボルトデイタイムランニングライト
 |
 |
|

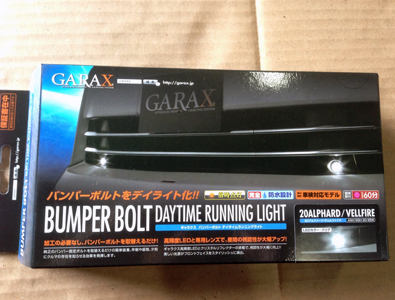

| 1）GARAX バンパーボルトデイタイムランニングライトを 「ヴェルファイア」に取り付けます。 |

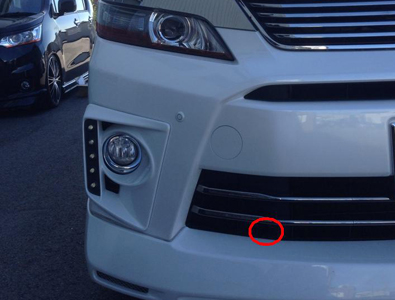

2）純正ﾊﾞﾝﾊﾟｰを固定している、印のビスをデイライト化します。 |
 |
 |
|

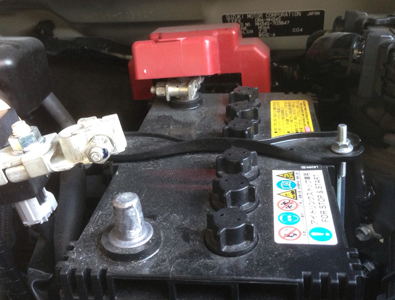

| 3）エンジン停止・灯化類が消えていることを確認し、バッテリーのマイナス端子をスパナで外します。 | 4）まずボルトを外し、付属のカバー・ボルトの順に付属工具を使用し、固定します。 |
 |
 |
|

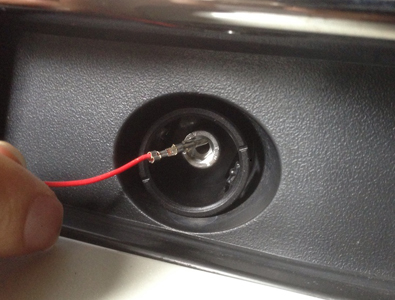

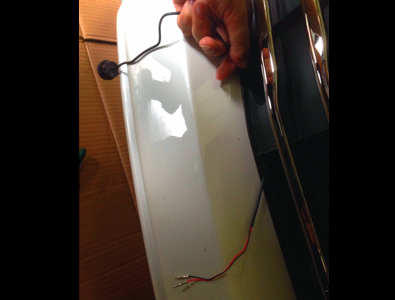

| 5）ボルトの穴からﾗｲﾄの配線を通します。※一本ずつ通してください。 | 6）このように通します。 |
 |
 |
|

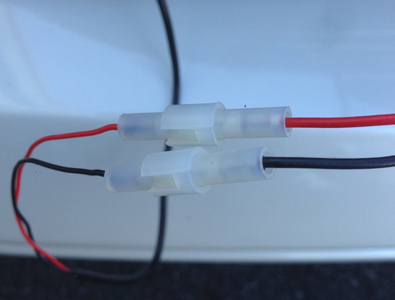

| 7）両側のライト配線にカプラーを取付け、付属配線の長い配線と接続します。 ※ヒューズボックスのついていない配線です。 |

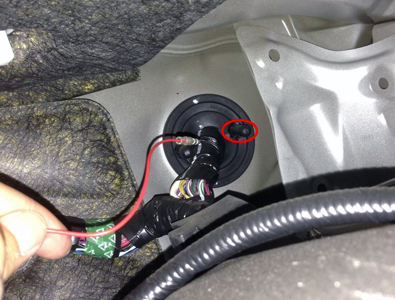

8）赤い線を印部をカットし、その穴から車内へ引き込みます。 |
 |
 |
|

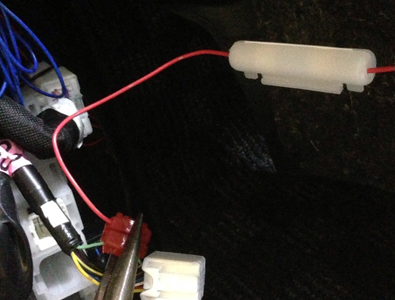

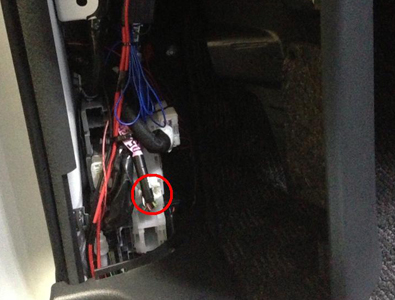

| 9）車内へ通した後、付属配線のヒューズ付配線を助手席足元のパネルを外し、ジャンクションボックスの印のカプラーと接続します。 | 10）カプラーの緑配線と付属のエレクトロタップを利用し、接続します。※カプラーを外すと容易に接続できます。 |
 |
 |
|

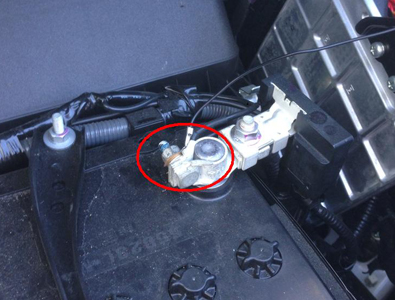

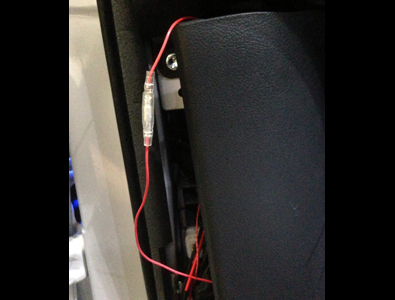

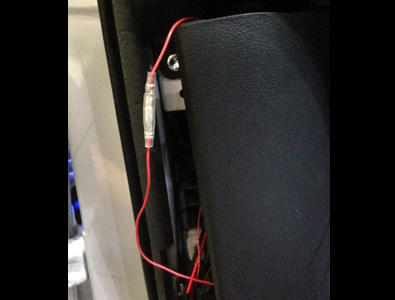

| 11）ヒューズ付配線と車内へ引き込んだ配線を接続し、配線を邪魔にならないよう束ねて助手席足元パネルを戻します。 | 12）バッテリーのマイナス端子に黒線を接続し、バッテリーを戻せば作業完了です。 |
 |
||

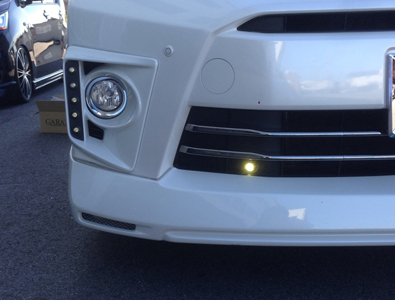

| 13）点灯（写真では黄色に見えますが、LEDの特性によるものです。） |
