純正HIDヘッドライト車用交換バルブ/D4Cタイプ
 |
 |
|
| 1）「GARAX 純正交換バルブ D4 6000K」をスズキワゴンRに取り付けます。 |

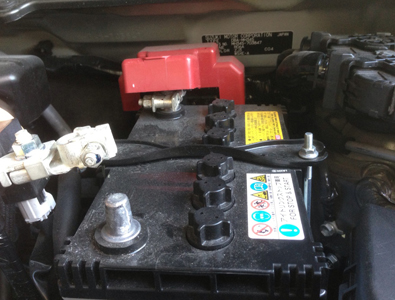

2）バッテリーのマイナス端子を外します。 |
 |
 |
|

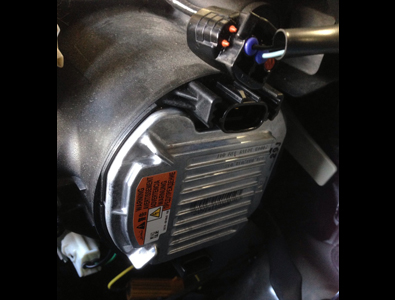

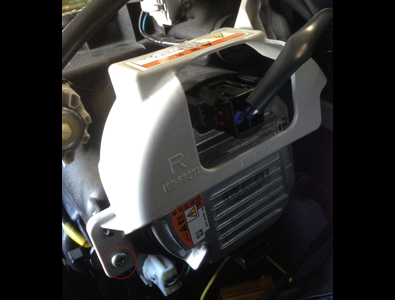

| 3）ヘッドライト裏のカプラーを取り外し、○印のビスを2箇所取り外します。 | 4）バラスト本体を反時計回りに回して外します。 ※取り外す際、配線が繋がっていますので注意してください。 |
 |
 |
|

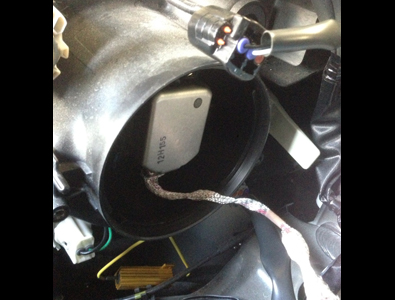

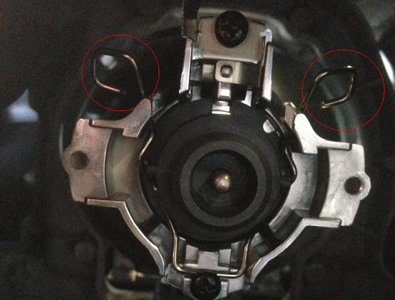

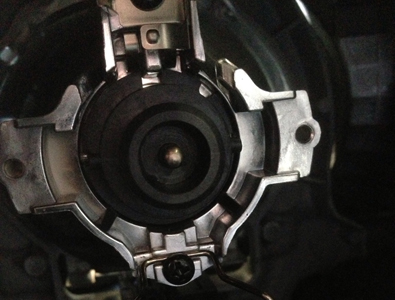

| 5）中のソケットを反時計回りに回して取り外します。 | 6）金具のクリップの○印部分を押すように外し純正バルブを取り外します。 |
 |
 |
|
| 7）GARAX純正交換バルブをヘッドライトに差し込みます。 ※バルブのガラス部分に触れないようにしてください。 |

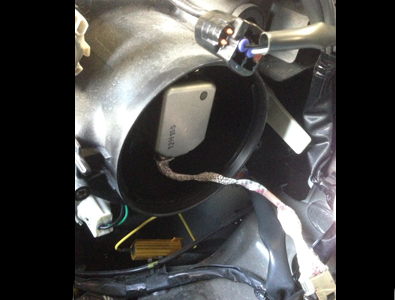

8）金属のクリップを取りつけ、ソケットを確実に取り付けます。 ※ソケットの取り付けが甘いとバルブ端子部の溶けや、点灯不良の原因になります。 |
 |
 |
|

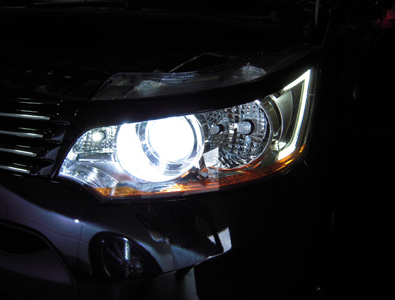

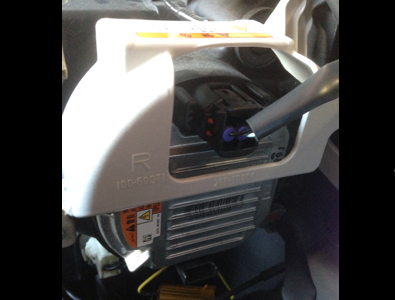

| 9）バラストを取り付け、カプラーとカバーを取り外した逆の手順で取り付けて交換終了です。 | 10）最後にバッテリーのマイナス端子を接続し、点灯確認を行って下さい。 |
