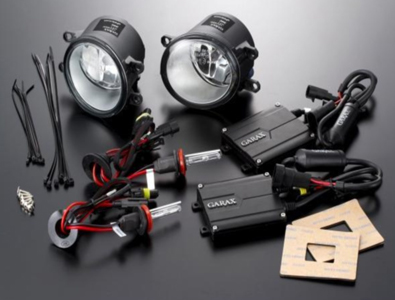

HIDフォグランプキット
 |
 |
|
| 1）GARAX HIDフォグランプキットを「50 エスティマ」へ取り付けます。 今回は、作業風景が見やすいようにバンパーを外していますが、取扱説明書のようにバンパーを外さずに交換することも可能です。 ※バンパーを外さずに行う際は、11以降の工程のみでフォグ交換が可能です。 |

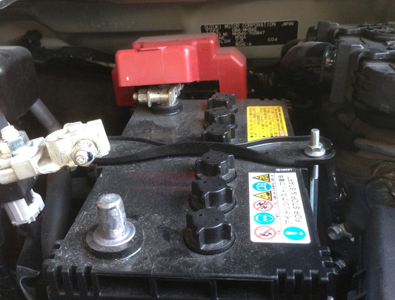

2）エンジン停止・灯化類が消えていることを確認し、バッテリーのマイナス端子をスパナで外します。 ※バルブが熱い状態ですと火傷の恐れがありますので注意してください。 |
 |
 |
|

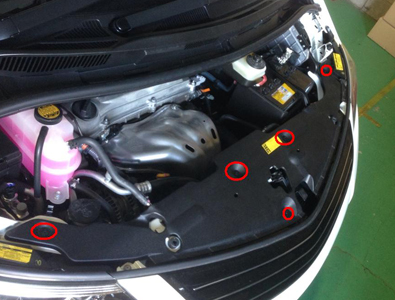

| 3）写真のカバーを外します。 5箇所のピンで固定されています。 |

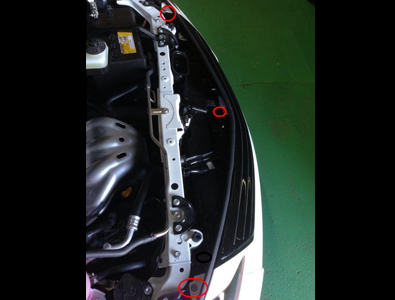

4）グリルを外します。グリル上部は3箇所のボルト、下部はツメで固定されています。 |
 |
 |
|

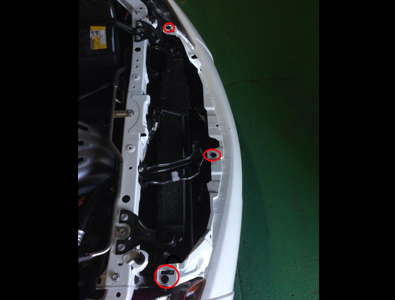

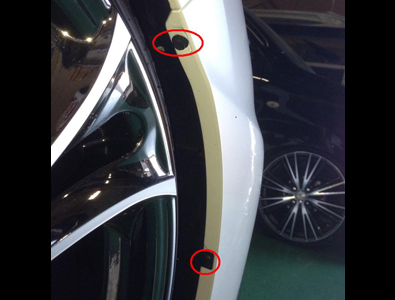

| 5）バンパー上部のピンを外します。 | 6）左右フェンダーのボルト及びピンを外します。 |
 |
 |
|

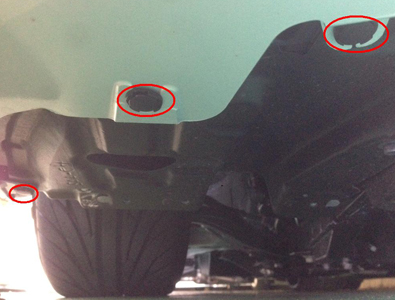

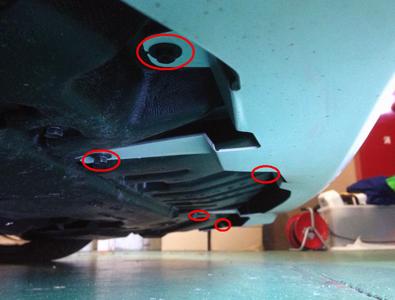

| 7）バンパー底面の中央部のボルトを5箇所外します。 | 8）バンパー底面、運転席側の固定ピンを3箇所外します。 助手席側も同様に外します。 |
 |
 |
|

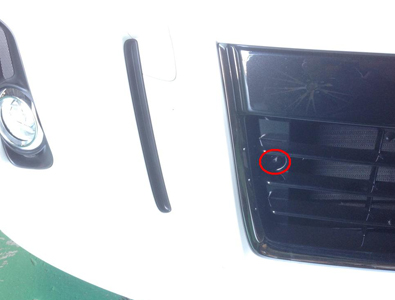

| 9）バンパー開口部のボルトを左右外します。 片側1本の左右で2本です。 |

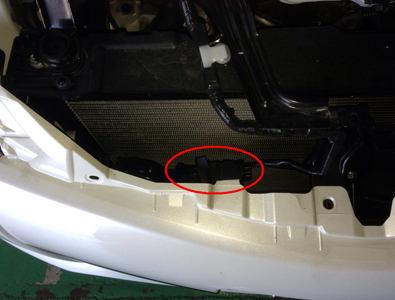

10）エンジンルームと接続されているカプラーを外し、バンパーを外します。 バンパーの外す順番は、バンパー本体左右のツメを外し、ヘッドライト横のフックを外します。 |
 |
 |
|

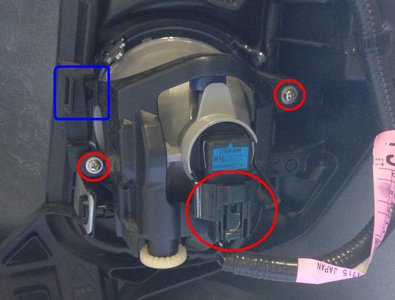

| 11）フォグランプのカプラーと固定ビスを外し、フォグランプ本体を取り外します。 取り外し時に青印部のツメがバンパーユニットに差し込まれてますので注意してください。 |

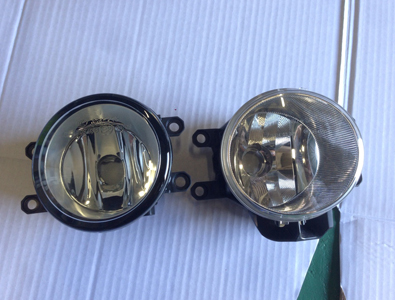

12）左：GARAX フォグユニット 右：純正ユニット |
 |
 |
|
| 13）GARAX フォグユニットをバンパーへ取り付け、付属のハロゲン球を外します。 ユニットはツメを差し込んでからビスで固定してください。 |

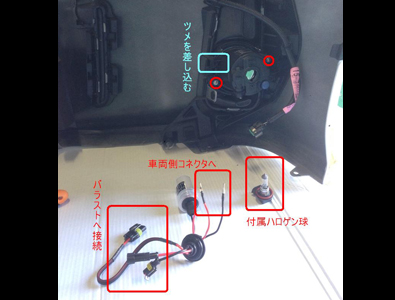

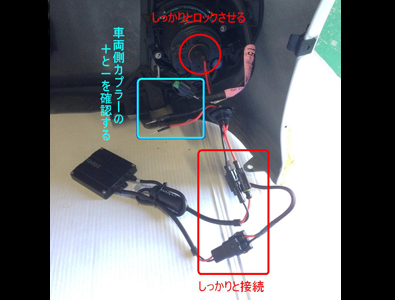

14）ＨＩＤバーナーを取り付け、バラストを接続し、バンパーを戻します。 バラストを車両側に固定してからバーナーと接続するとラクかと思います。 ※バラストは水のかからない場所に設置してください。 ※写真は見やすいように、バラストを車両側へ固定せずに撮影しております。 |
 |
||

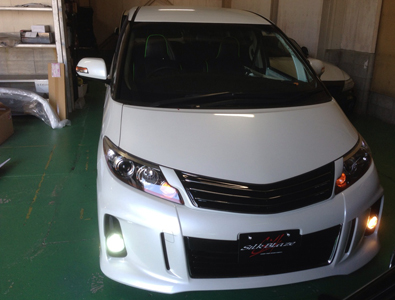

| 15）バンパーを戻し、バッテリーの端子を接続し、点灯確認を行います。 問題なく点灯しましたら、グリル、カバーを戻してください。 ※左：GARAX HIDフォグキット 右：純正状態 |
