汎用タイプHIDコンバージョンキット



1)GARAX HID CONVERSION KIT H4Hi/Lo切替を「ワゴンR」へ取り付けます。この商品を取り付けるだけで、ハロゲンと比べ見違えるほど明るくなります。

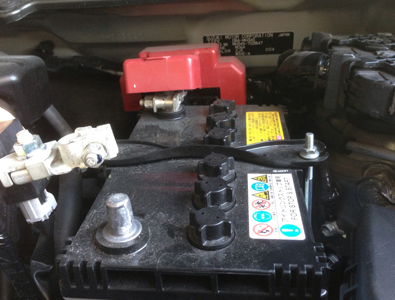

  2)エンジン停止・灯化類が消えていることを確認し、バッテリーのマイナス端子をスパナで外します。※バルブが熱い状態ですと火傷の恐れがありますので注意してください。

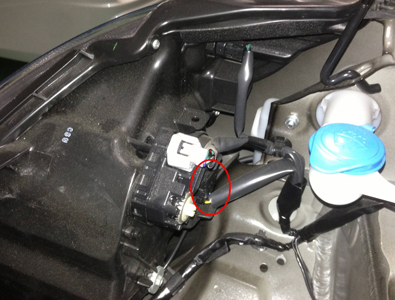

3)ヘッドライト裏の印をついたカプラーを抜きます。
配線を切らないように、カプラーを持ち抜いて下さい。

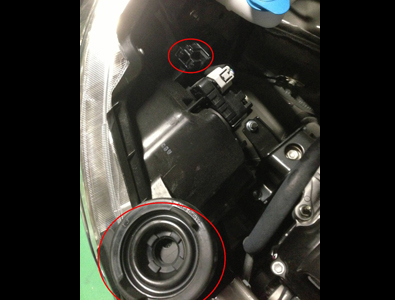

  4)カプラーを抜き、ゴムカバーを外します。

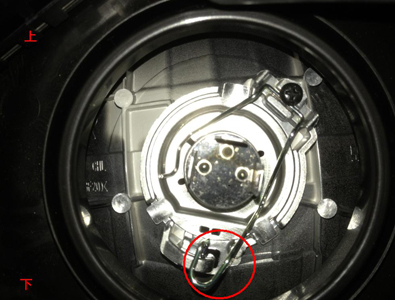

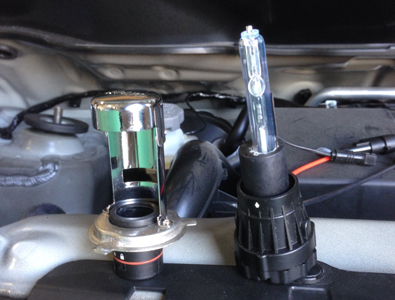

5)印部分の金具をフックから外し、上部に上げハロゲン球を抜き取ります。※金具上部のネジは触らないようにしてください。   6)HIDバーナー取付前に、商品のバーナーをシェードとバルブ部分を分離します。※ガラス管の部分には決して触れないように注意してください。

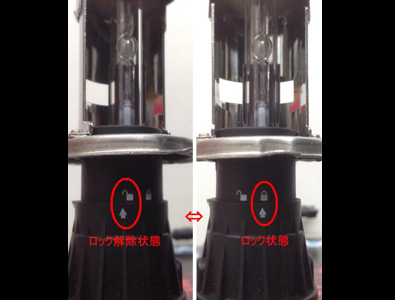

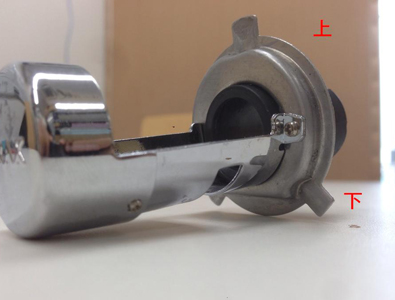

シェードとバルブ部分のロック状態・ロック解除状態が不完全ですと大変危険ですのでご注意下さい。   7)シェードのみをヘッドライトへ取り付けます。シェードの向き(上がツメ1本、下がツメ2本)に注意し、金具でロックします。

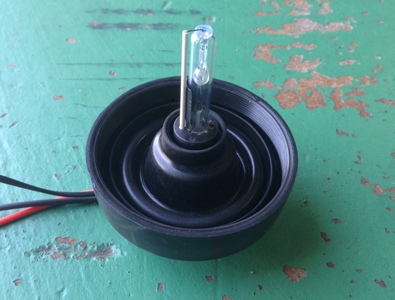

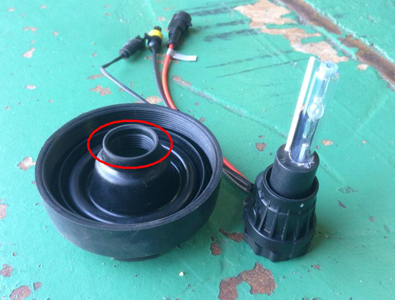

8)バルブとゴムカバーを写真のようにつけ、どこにも当てないように、シェードに差し込み、ロックします。その後、ゴムカバーの縁をはめ込みます。   ※車種によっては、バルブとシェードのロックの際、ゴムカバーの一部(印部分)を切り取る加工が必要になります。また、ロックが不十分であると、破裂や火災の恐れもありますのでしっかり確認してください。

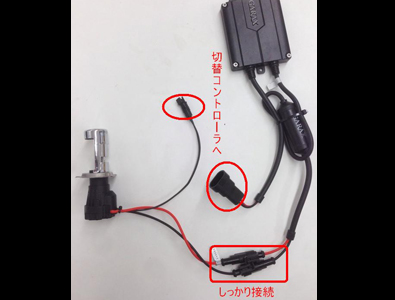

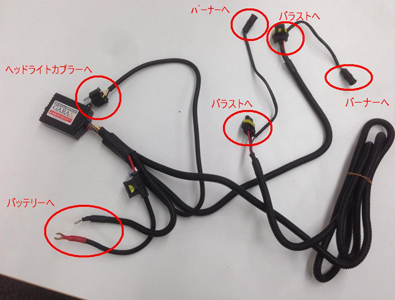

9)切替コントローラを取り付けます。写真のようにバッテリー・バラスト・バーナー・車両側ヘッドライトコネクタ(片側のバッテリー側)に接続します。   10)バラストを取り付けます。写真のようにバラストとバーナーを接続し、切替コントローラと接続します。※バラストの設置場所はできる限り水のかからない場所に付属の両面テープや結束バンド、ボルトを使い固定します。

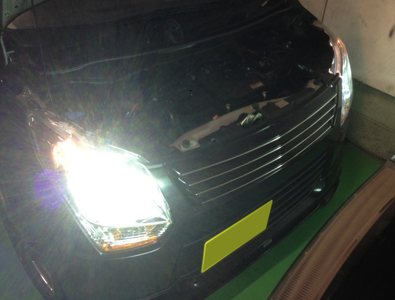

11)最後に、余った配線や切替コントローラーの配線を走行に支障が無いように束ね、バッテリーを接続し、点灯確認をして作業終了です。
