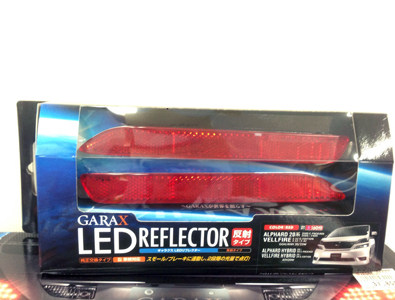

ギャラクスLEDリフレクター
 |
|
 |
| |
|
|
1）GARAX 反射タイプLEDリフレクターを「ヴェルファイア」に取り付けます。
|
|

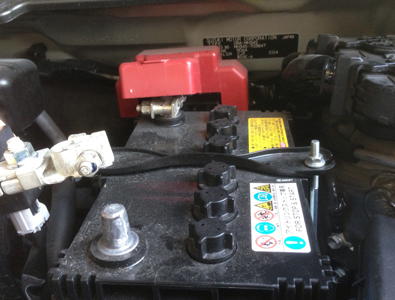

2）エンジン停止・灯化類が消えていることを確認し、バッテリーのマイナス端子をスパナで外します。 |
 |
|
 |
| |
|
|

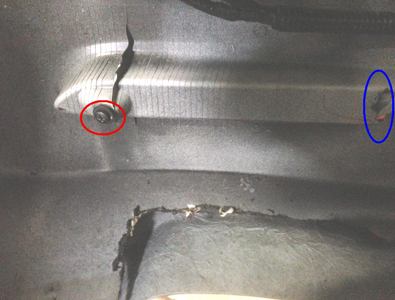

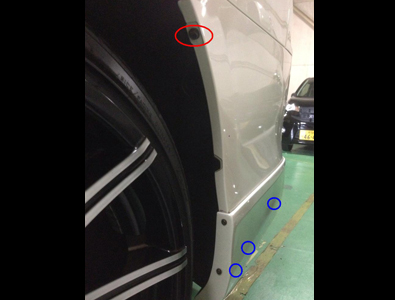

| 3）リアバンパーを外す為、リアフェンダー内側のボルト（赤印）と下側のピン（青印）を両側外します。※今回の作業車両は、ｼﾙｸﾌﾞﾚｲｽﾞ製ﾘｱｽﾎﾟｲﾗｰ装着車のため、固定ﾋﾞｽが多くなっています。 |
|

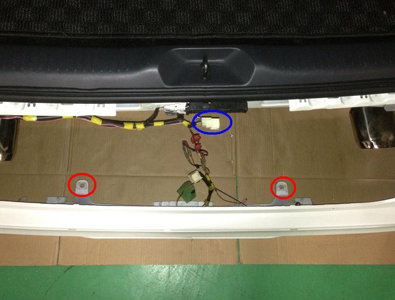

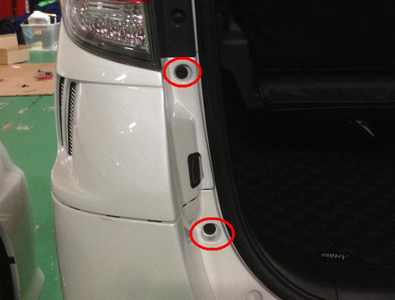

4）次に、リアゲートをあけ、バンパー固定ボルト（赤印）を外します。 |
 |
|
 |
| |
|
|

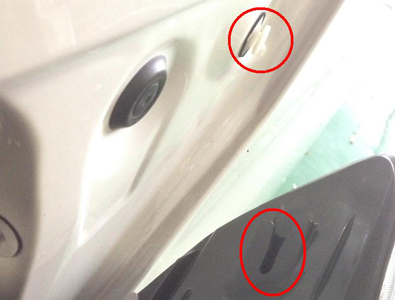

| 5）写真では、バンパーを外した後ですが、バンパー下部のピン（赤印）を2つ外してからバンパーを外してください。（左右のフェンダー側から外してください。）※バンパーを外す際にカプラーに注意してください。（青印） |
|
6）バンパー裏側のリフレクター固定ビス（赤印）を外し、純正リフレクターを外してください。次に LEDリフレクターの配線を先に印の穴（青印）に通し、純正リフレクターと同じようにLEDリフレクターを固定します。（両側） |
 |
|
 |
| |
|
|

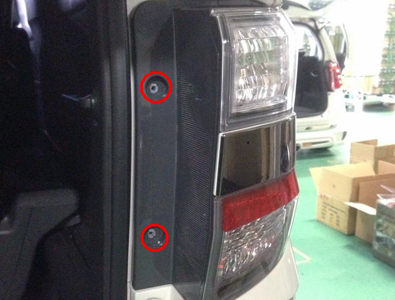

| 7）次にテールランプを外す為に、ビスを2本外します。（両側）※今回の作業車両には、ｼﾙｸﾌﾞﾚｲｽﾞ製ｺｰﾅｰﾀﾞｸﾄﾊﾟﾈﾙが装着されています。 |
|
8）テールランプを引き抜くイメージで外します。※内側のツメ（赤印）を折らないように慎重に引き抜きます。 |
 |
|
 |
| |
|
|

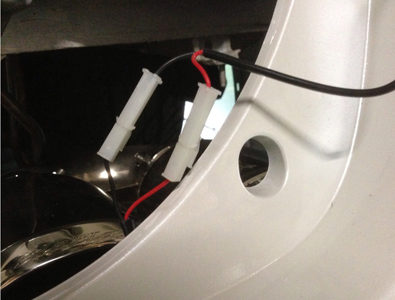

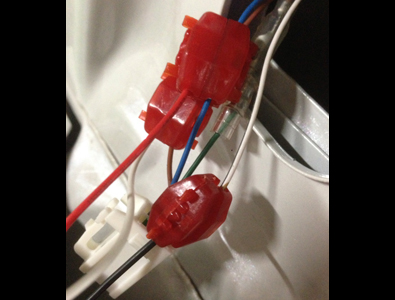

| 9）テールランプのカプラーを外し、商品付属配線とエレクトロタップを用いて接続します。（両側） |
|
10）商品配線のカプラーをリアバンパーまで通し、テールランプを元に戻します。（両側）リフレクター側とテールランプ側の商品配線カプラーを接続し、バンパーを元に戻します。バッテリー端子を戻し、点灯確認をすれば作業完了です。 |
 |
|
|
| |
|
|

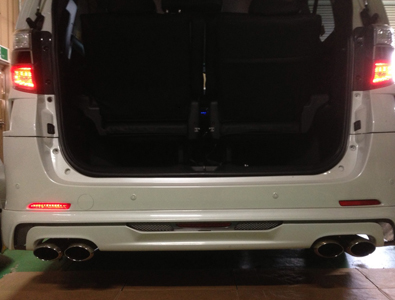

| 11）ブレーキ時点灯比較（左：LEDリフレクター 右：純正リフレクター） |
|
|
