チューニングバラスト製品情報
 |
 |
|
| 1）GARAX ヴェルファイア/アルファード用チューニングバラストキットを「ヴェルファイア」へ取り付けます。 |

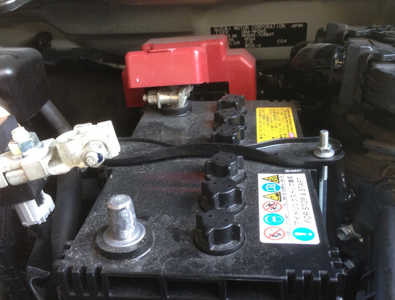

2）エンジン停止・灯化類が消えていることを確認し、バッテリーのマイナス端子を取り外します。 |
 |
 |
|

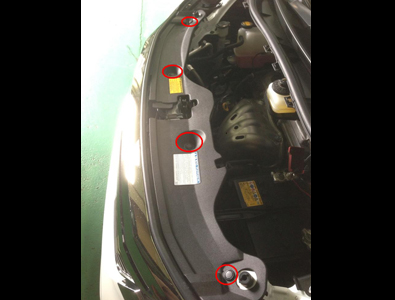

| 3）グリル上部のカバーを外します。 印部の4箇所のピンで固定されています。 |

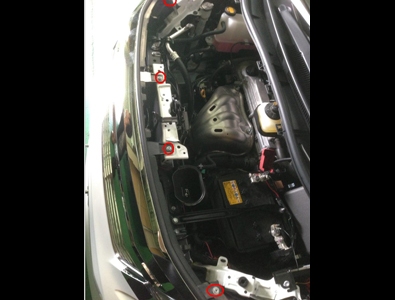

4）グリルを外します。 印部の4箇所のビスとグリル下部のツメで固定されています。 |
 |
 |
|

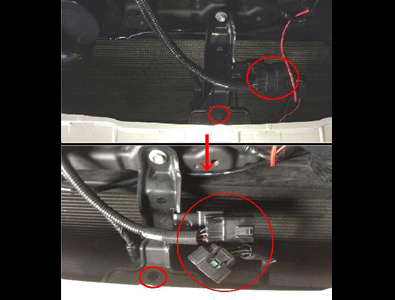

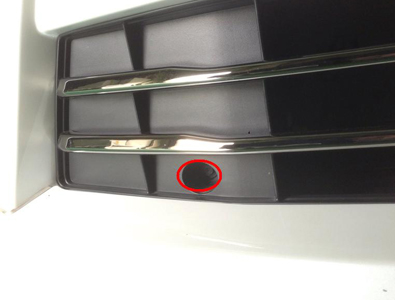

| 5）上の写真のピンとカプラーを下の写真のように外します。 | 6）バンパーの開口部のボルトを左右外します。 ※左右で2本 |
 |
 |
|

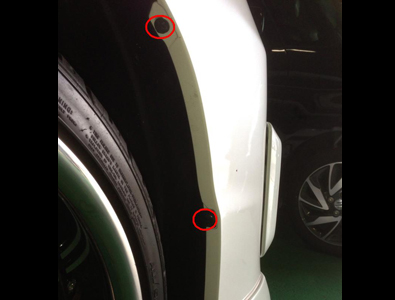

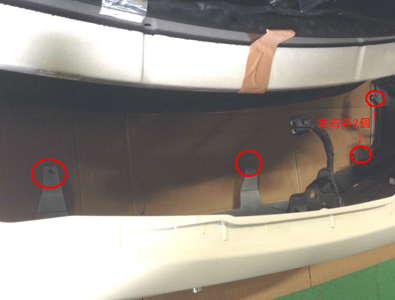

| 7）フェンダー部のボルトとピンを外します。（左右） | 8）バンパー下部のボルト及びピンを外し、バンパーを外します。 ※ボルト 2本 ピン 左右で4個 |
 |
 |
|

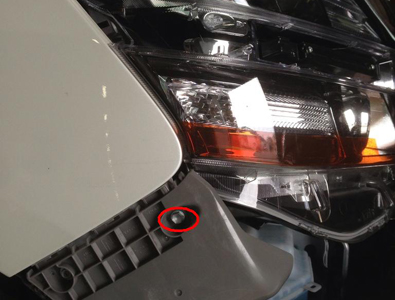

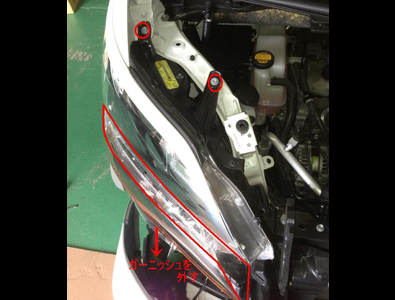

| 9）ヘッドライトのガーニッシュを外し、ボルトを2箇所外します。 ※ガーニッシュはツメのみの固定ですが、割らないよう慎重に外してください。 |
10）ヘッドライト側面のボルトを外し、ヘッドライトユニットを外します。 ※ヘッドライトユニットを外す前に、ヘッドライトユニットに接続されているカプラー等を外してください。 |
 |
 |
|

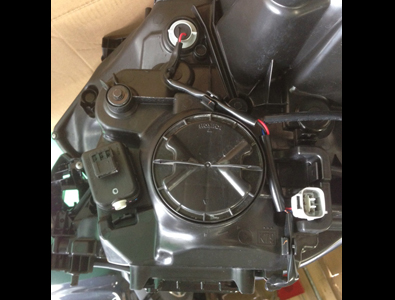

| 11）純正バルブを取り外すため、カバーを取り外します。 |

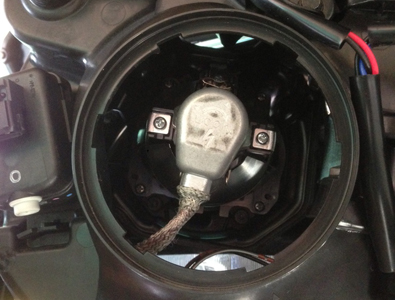

12）カバーを取り外すとソケットがありますので、反時計回りに周り取り外します。 |
 |
 |
|

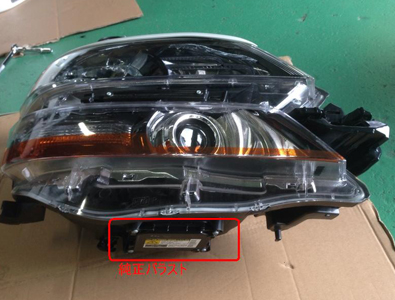

| 13）純正バルブが針金で留まっているだけですので針金を外し、バルブを取り外します。 | 14）純正バラストを外します。ヘッドライトの下に純正ﾊﾞﾗｽﾄがあります。 |
 |
 |
|

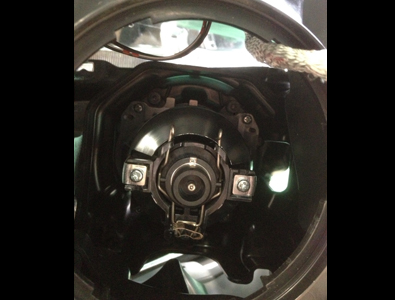

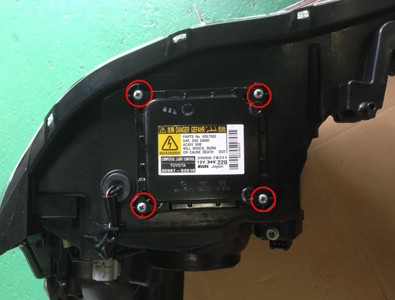

| 15）4箇所ビスがありますので外し、純正バラストを取り外します。 ※純正ビスは商品バラストを取り付ける際にも使用しますのでなくさないようにしてください。 |

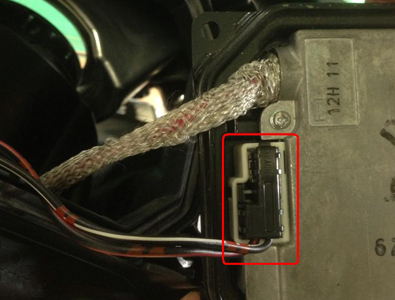

16）バラストを取り外すとカプラーがありますので取り外します。 |
 |
 |
|

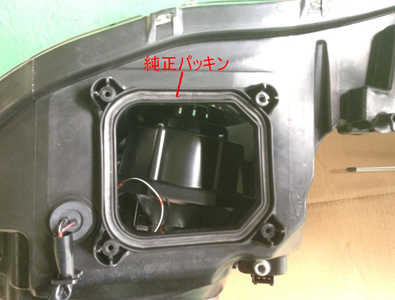

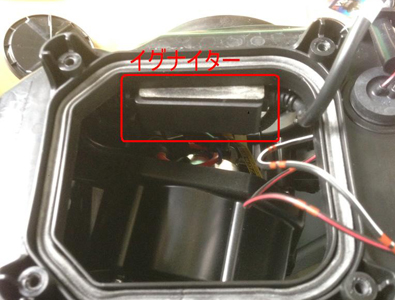

| 17）純正パッキンはそのまま使用します。 | 18）商品バラストを取り付けます。 配線を通し、商品にイグナイターが付いている場合は両面テープで固定します。 |
 |
 |
|

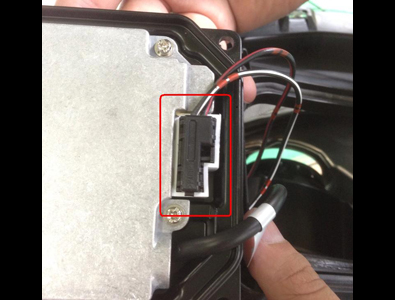

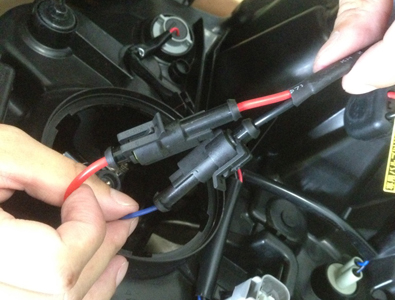

| 19）純正カプラーを商品バラストに取り付け、バラストをビスで取り付けます。 | 20）商品バラストから出ている配線と商品ソケットをつなげます。 |
 |
 |
|

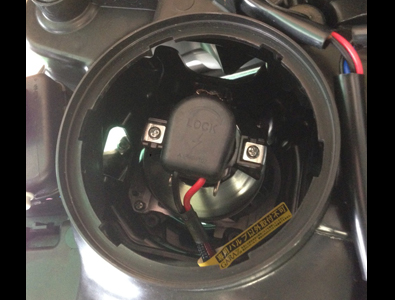

| 21）商品付属の専用バルブを取り付け、ソケットを取り付けます。 ※バルブは必ず専用バルブを取り付けて下さい。その他のバルブですと破裂等の恐れがあります。 ※反対側も同じように取り付けて下さい。 |

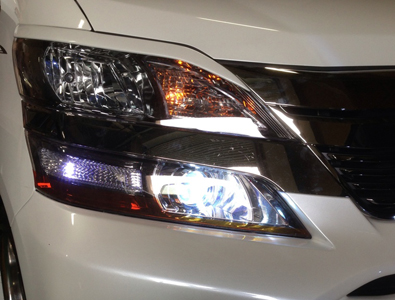

22）ヘッドライトを取り外した逆の手順で取り付け、点灯確認を行って下さい。 問題がなければバンパー等を元に戻してください。 |
