ギャラクス トヨタ車種専用シフトマチックキット
マップランプ交換
 |
 |
|

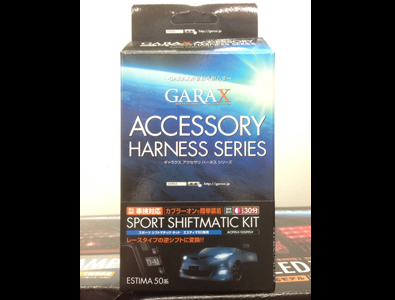

| 1）GARAXスポーツシフトマチックを50エスティマに取り付けます。 |
2）フロントのパネル類を外していきます。 まず、運転席側のエアコン吹き出し口を手前に引くように取り外します。 |
 |
 |
|

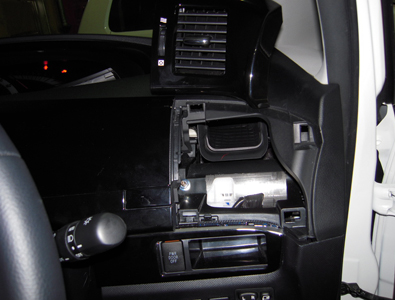

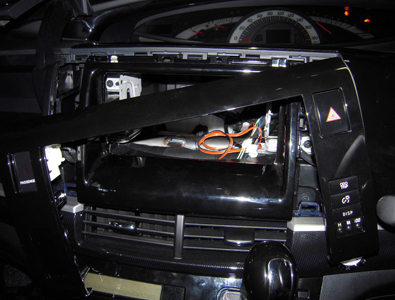

| 3）ナビ外枠を取り外します。 ※裏にカプラーがありますので引っ張り過ぎないように注意してください。 |

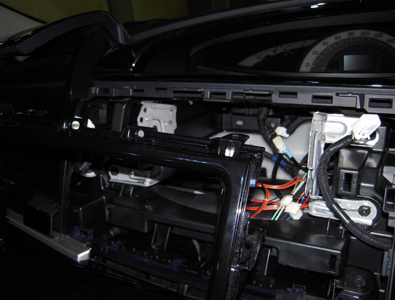

4）ナビ内枠を取り外します。 |
 |
 |
|

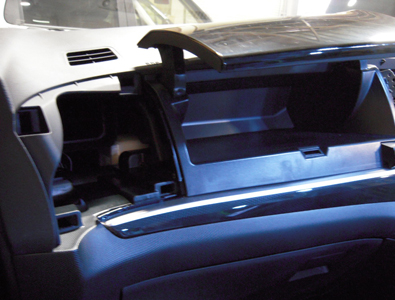

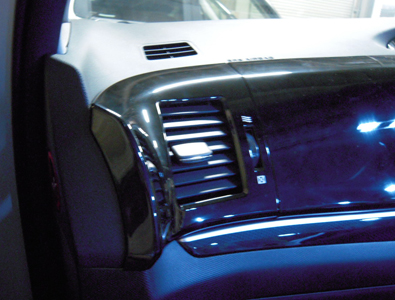

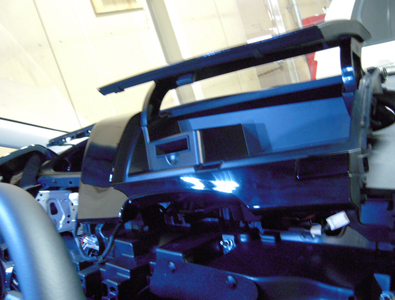

| 5）運転席側ダッシュパネルを取り外します。 | 6）助手席側のエアコン吹き出し口を手前に引くように取り外します。 |
 |
 |
|

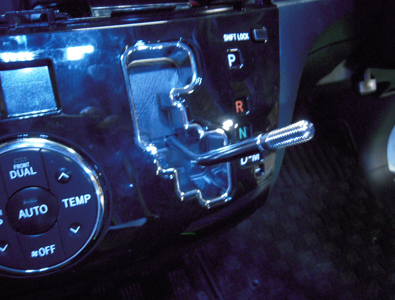

| 7）助手席側ダッシュパネルを取り外します。 | 8）シフトノブを反時計回りに回して取り外し、シフト位置をN(ニュートラル)にします。 |
 |
||
| 9）センターのエアコン吹き出し口を取り外します。 |
 |
 |
|

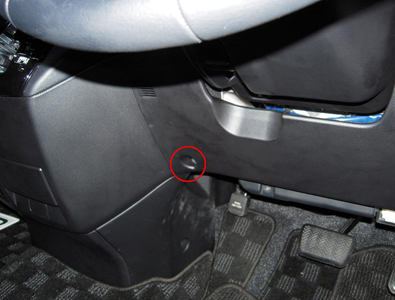

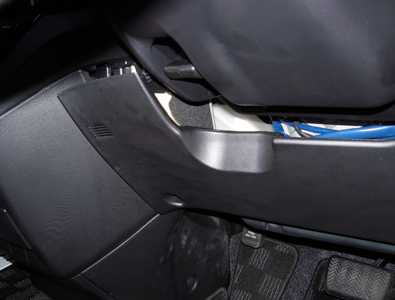

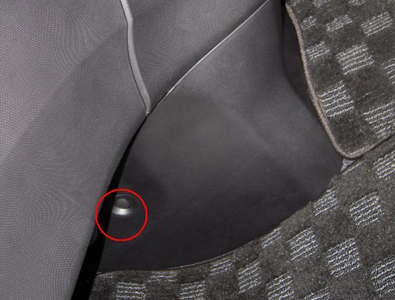

| 10）運転席側足元の○印にビスがありますので取り外し、パネルを浮かせます。 |
 |
 |
|

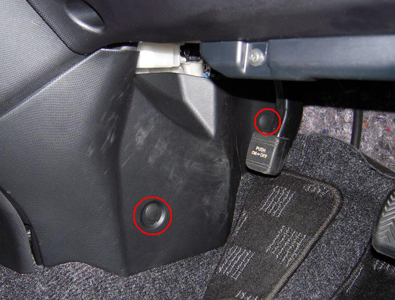

| 11）助手席側のカーペットカバーの○印にピンがありますので、ピンを外しカバーを取り外します。 | 12）運転席側のカーペットカバーの○印にピンがありますので、ピンを外しカバーを取り外します。 |
 |
 |
|

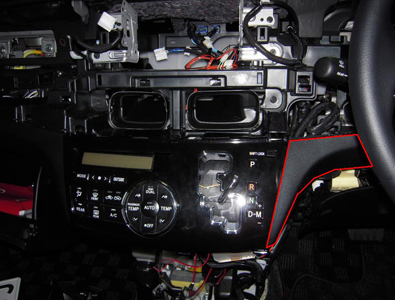

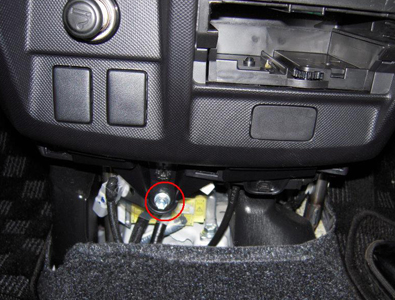

| 13）カーペットカバーを取り外すと○印にボルトがありますので取り外し、センターカバーを取り外します。 | 14）エアコンパネル横の赤枠のパネルを取り外し、エアコンパネルを取り外します。 |
 |
 |
|

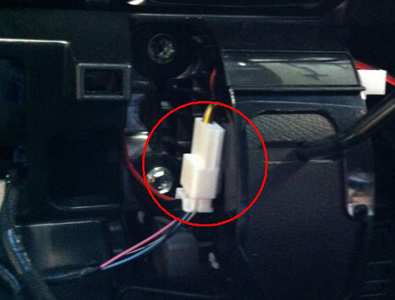

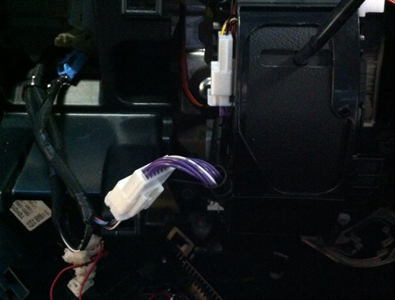

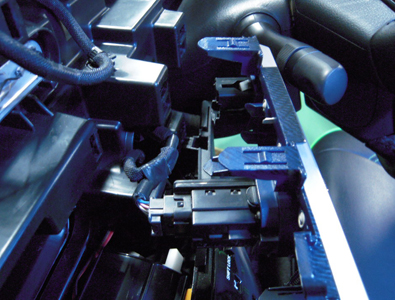

| 15）エアコンパネルを取り外すとシフト横に○印のカプラーが見えてきますのでカプラーを取り外し、商品を取り付けます。 |
 |
||

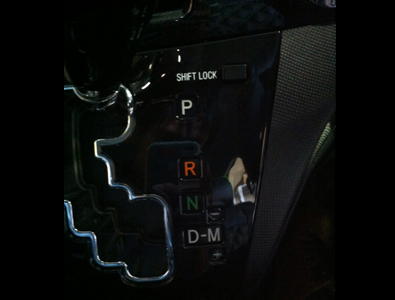

| 16）バッテリーのマイナス端子を繋げ、動作確認を行って下さい。 動作に問題がなければ、パネル類を元に戻しシフトパターン部にシールを貼ってください。 |
